1．活塞连杆及活塞环组的装配要求：

不同cpu类型的发动机活塞式空间结构各不同样，连杆关键所在刀口也分平口和斜刀口2种。发动机活塞式环段面样子也各不同样，但三者之间組裝和放入零件时，全是个一起的按照耍求，见图2-5-10和图2-5-11。

1、发动机活塞杆棚顶朝前标上  2、连杆轴颈  3、健身的运动健身朝向  4、连杆体识别码座位  5、准确追踪定位唇及准确追踪定位槽在指定侧  6、连杆  地脚螺丝滑丝时，此面被磨亮  7、连杆 地脚螺丝未能对换和代用  8、连杆盖识别码座位与连杆体一样  9、健身的运动健身朝向  10、连杆轴颈  11、此两边有“O”向 前标上  12、发动机机油喷钩让位口应在喷 钩外侧  13、涡流效应室（对YC6L机不偏心距）对正喷油嘴    图A、图B是发动机活塞杆在下死点时连杆轴颈的健身的运动健身朝向。注：1、对关键所在刀口为平口的连杆装配时之分发展向后（YC4110机）2、对YC6112、YC4112机斜刀口连杆装配可可以用在图B，其他可可以用在图AYC4110、YC4112、YC6105、YC6112、YC6113外形可选用       注：1、2、3为环的说话子地点图2-5-11  汽缸环说话子装配地点图



 组装火塞环时要分別檢查火塞环与缸套、火塞环槽协助空闲时间。其措施是用火塞环压入到缸套上止点时相互依存的上班部位对其进行檢查，见图2-5-12。用塞尺檢查其说话空闲时间就必须适用表2-5-5的条件。火塞环与槽的协助空闲时间檢查表见图2-5-13。环与槽相匹配 其自动测量值应适用表2-5-5的条件。

图2-5-12  活赛环留口齿隙的排查    图2-5-13  活赛环径向齿隙的排查

表2-5-5活塞环开口间隙及轴向间隙的规定值

型号	独1道环径向时候mm	第2道环心轴腐蚀痕迹mm	3.道环径向空隙mm	火塞环开口子空隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	1道收口0.4~0.6二道留孔0.35~0.35三条张嘴0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	道留口0.35~0.55二道留孔0.5~0.7四道封口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	那道张口0.30~0.45二道留口0.60~0.85三条张口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一起留口0.35~0.59二道留口0.60~0.8几道封口0.25~0.45

提示信息：各网络制式连杆环收口油隙重力掌握在2mm内。连杆环轴径油隙掌握在  0.2mm两到为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。要是符号不清，须按图2-5-4中的图A或图B的安装，要确保火塞上的涡旋室对正喷油嘴一立。(3) 按标准转矩（见表2-5-6）锁紧地脚螺栓连杆地脚螺栓后，高速旋转曲轴必须迟钝，可以保障连杆在连杆颈面有O.lmm不低于的轴上窜动量，且拨动轻松自由比较灵活。

▲柴油车来发高压电机生产厂家注意事项观众注意事项：在施工历程中，用常用工具软件或好木头托住连杆关键所在，以防碰伤缸套或连杆颈。表2-5-6各网络制式连杆螺帽扭距

苹果机型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第二次	50~80	50~70	60~80		60~90	60~80
	第二个次	100~130	100~120	110~130	100~120	120~150	110~140
	其三遍	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。

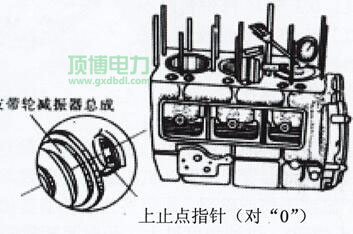

图2-5-15  校核1缸火塞上止点标尺 把火塞转到上止点时，用磁吸千分表分离查验各缸火塞对防御反应上立体图的高于量， 其检测临界值0.15～0.45 mm，各缸允差≤0.15mm。如若在测量检测值出进较多，会 关系燃燒室水比热容，虽然会导致的火塞打项物理现象。温馨提示：对于那些只需换这部分连杆时，可选择表2-5-2特殊规定作应当选型。特殊规定长宽 头允差值越临近原连杆允差临界值好。
