本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机发主轴电空气能机组空气能机组供电系统箱的使用： 1、适当的分配原则用电。 2、非常方便对线路的关合运行。 3、有较高的安全的防火等级保护，能可以直观的显现电路系统的导通形态。

项目名称：656KW柴油密度发电站发电装置单机配电箱主要元件明细清单
电气安装箱主要是元器件封装菜单
顺序号	称谓	参数尺寸规格	基层单位	个数	制造厂家
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	火力发变频电动发电机组调整器	HGM6110	只	1	众智
3	生产发直流无刷电机速比调控器	C2002	只	1	孚创
4	直流电24v电源模组	DC24V	只	1	众智
5	家庭型正中间继电热器	HH54P    DC24V	只	2	正泰
6	中型中间商继家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

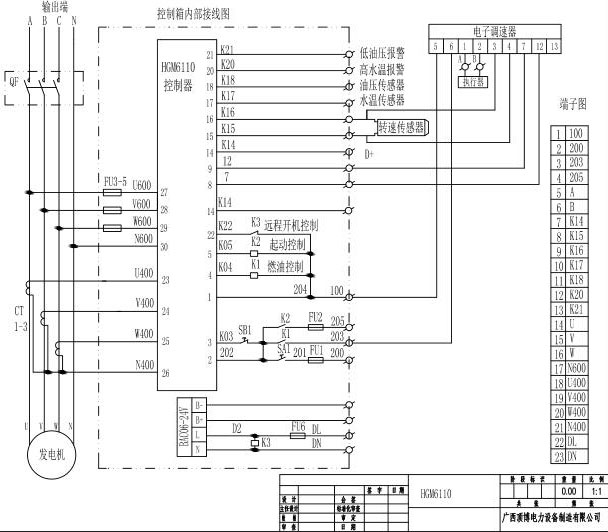

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.orphea.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
