柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

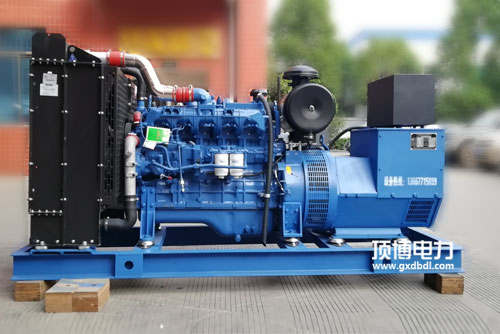

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

绝缘端子号码	触点开关顺序号	用途	反映
6号接线端子	101、106	电源模块零线、cf内容输出	有源打出，1A AC220v
	101、106	I路本职工作主机电源零线、火钱投入	AC 220V
	104. 105	II路工做电压零线、cf导入	AC 220V
2号绝缘端子	201、206	刚开为无源管理，关闭为有源管理	详细SYK1型
	202	外表无源操作表现放入公共性端
	203	与202关闭后L路送电
	204	与202合拢后O路重合闸	I/II路分闸
	205	与202合拢后II路重合闸
3号接线鼻子	301. 306	未选择，企业内部已直连	400A之内搭配
	302	无源角度返馈数字信号输出精度公用端	大致型为有源輸出，其它的规格为无源输
	303	I路重合闸后与302闭合式
	304	0路重合闸后与302倒圆角
	305	II路送电后与302收缩
5号接线鼻子	401.406	未适用，内部的已直连	400A这装配工艺
	402.403	I路分闸后闭锁	无源1A AC220V
	404.405	II路重合闸后闭锁	无源1A AC220V
5号接线端子排	501-506	自定意走势效果端	400A以上的选装无源1A AC220v
