前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压液压油阀变速器器为厂家过程式变速器器，其的结构就像文中表达。I号喷液压液压油阀变速器器注意由安装推动件、飞球、变速器拉簧、机械传动組成組成部分和控制組成組成部分等組成。I号喷液压液压油阀变速器器的安装推动件为具备60°。锥面的安装推动盘。在安装推动盘的内测有七个沿径向的半长方形凹型。安装推动盘压紧在安装推动轴套上而及其串成混合式，并且进行半圆键和拉紧螺母使其和喷液压液压油阀的凸轮轴轴相联。

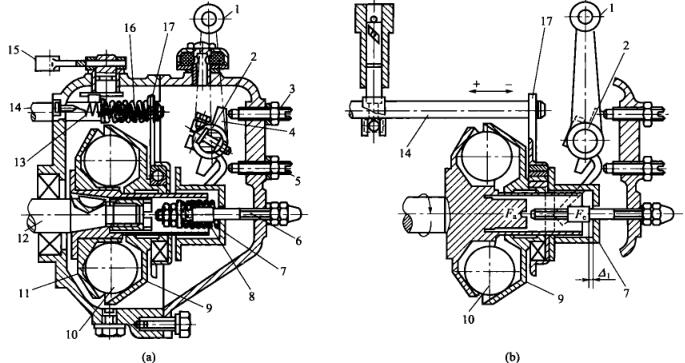

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  6个半径为25.4mm的飞球放置动力盘的凹槽体，随动力盘在一块转动。飞球另外侧为与中心线成45°锥面的扭力盘，扭力盘滑套在动力轴套上。岗位时飞球的离心法力目的在扭力盘上，其轴上分力Fa.将使扭力盘沿轴上滑屏。时装套装在扭力盘.上的滑屏滚动轴承和机械机械传动板也也继而联通。机械机械传动板上面套在喷油螺杆上，由此喷油螺杆也也继而联通，因此影响喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
